2.6. Trailbreaker 体温计实例讲解

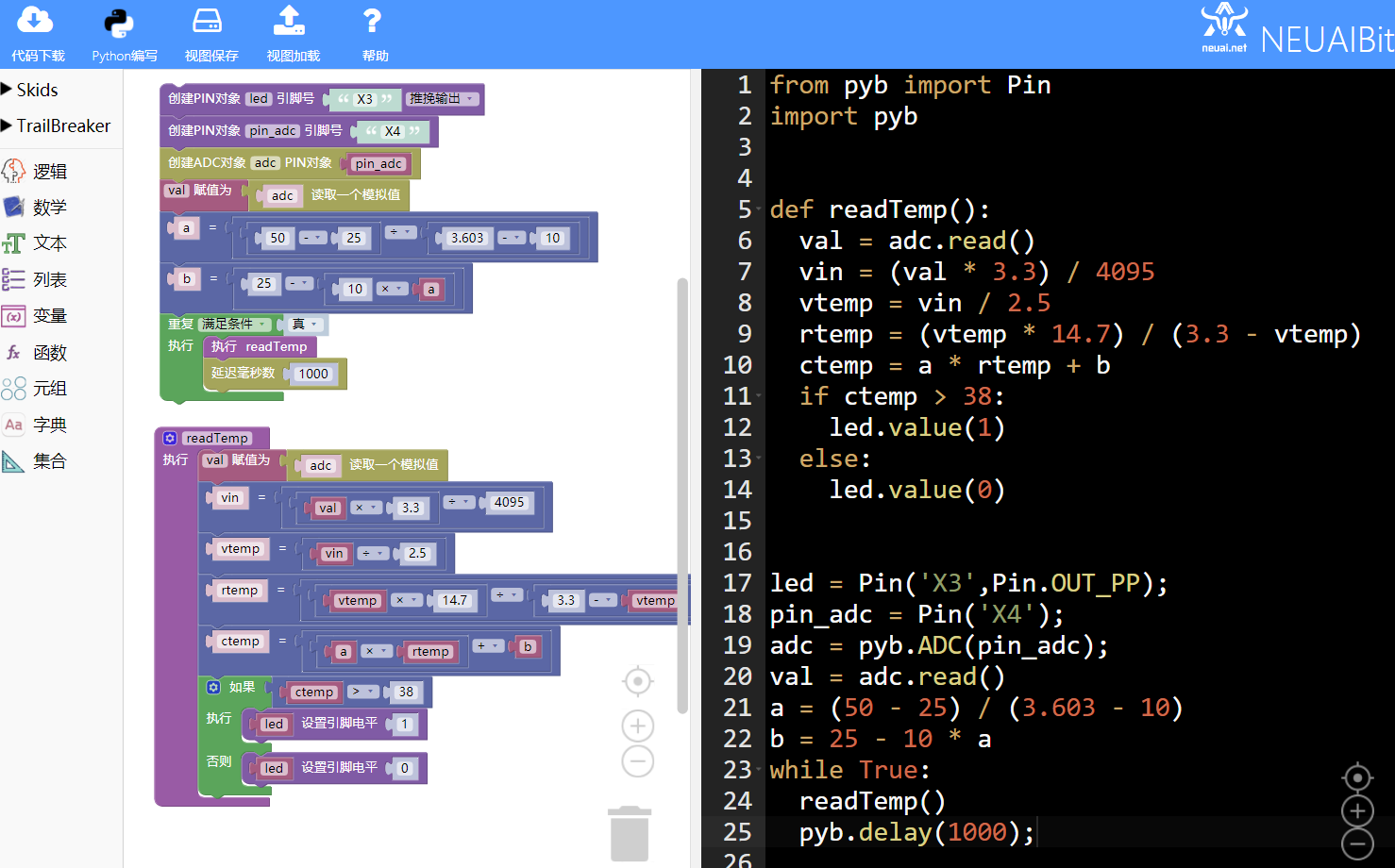

  • 如下图显示体温计实例的最终程序
../../_images/tbtiwen.png

2.6.1. 本章可以学到什么

  • 知识点
    • 积木块的基本操作
    • 变量积木块的使用
    • 循环积木块的使用
    • 条件积木木块的使用
    • 引脚积木块的使用
    • 函数积木块的使用
    • 编程的思路

2.6.2. 使用到的积木块列表

  • 逻辑列表中的循环积木块
../../_images/whileTrue.png

循环重复执行一些动作。

代码：while True:
../../_images/if.png

条件语句

代码：if False:

pass
  • Trailbreaker PIN功能块
../../_images/pybpin2.png

创建一个PIN对象，参数为引脚号，引脚模式

代码：pyb_pin = Pin(‘1’,Pin.IN);
../../_images/pybpin5.png

设置引脚值

代码：pyb_pin.value(1)

2.6.3. 实现思路

创建报警灯引脚和ADC引脚对象，读取到模拟数据后根据对应算法计算出体温。原理说明参考 体温原理说明

2.6.4. 操作步骤

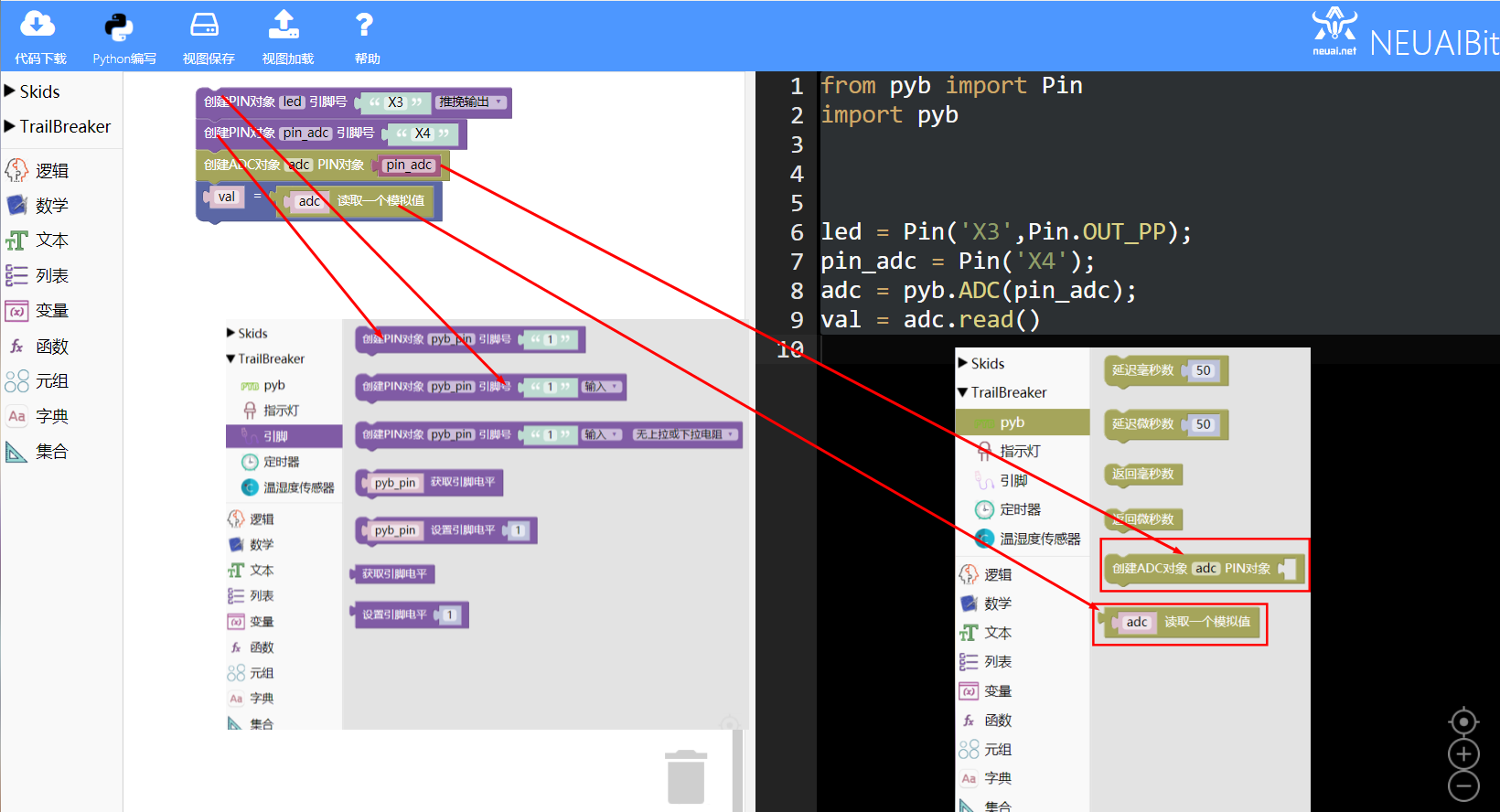

创建报警灯引脚和ADC引脚对象

../../_images/tbtiwen1.png

定义函数根据获取的模拟数据计算出体温

../../_images/tbtiwen.png

代码如下：

from pyb import Pin
import pyb


def readTemp():
  val = adc.read()
  vin = (val * 3.3) / 4095
  vtemp = vin / 2.5
  rtemp = (vtemp * 14.7) / (3.3 - vtemp)
  ctemp = a * rtemp + b
  if ctemp > 38:
        led.value(1)
  else:
        led.value(0)


led = Pin('X3',Pin.OUT_PP);
pin_adc = Pin('X4');
adc = pyb.ADC(pin_adc);
val = adc.read()
a = (50 - 25) / (3.603 - 10)
b = 25 - 10 * a
while True:
  readTemp()
  pyb.delay(1000);
