1.15. LCD显示汉字

1.15.1. 模块介绍

此实验使用EDU-TFT-1.8模块

*实物图：

EDU-TFT-1.8模块

../_images/lcd1.jpg

1.15.2. 准备工作

在LCD屏幕上显示汉字，需要首先得到汉字的字模

教程如下：https://www.cnblogs.com/xxosu/p/7602859.html

程序下载地址：http://old.tpyboard.com/download/tool/187.html

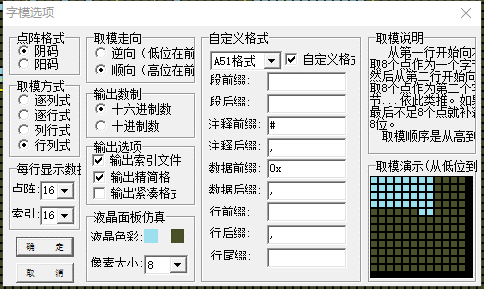

下载完毕后设置如下：

../_images/Chinese.png

获得字模后，写入font.py文件

1.15.3. 编程学习

本代码共需要导入如下库：

import lcd_show
from lcd_show import *
import pyb
from pyb import Pin

注解

lcd_show包括画图接口和spi总线驱动

设备初始化：

u1=Pin('X9',Pin.IN,Pin.PULL_UP)
u2=Pin('X10',Pin.IN,Pin.PULL_UP)
#LCD
usrspi = USR_SPI(scl=Pin('X6',Pin.OUT_PP), sda=Pin('X7', Pin.OUT),dc=Pin('X8', Pin.OUT))
disp = DISPLAY(usrspi,cs=Pin('X5', Pin.OUT),res=Pin('X4', Pin.OUT),led_en=Pin('X3', Pin.OUT))

汉字字模：

Chinese=[

[0x02,0x02,0x02,0x7F,0x04,0x09,0x11,0x21,0x3F,0x01,0x09,0x11,0x21,0x41,0x05,0x02,
0x00,0x00,0x00,0xFC,0x00,0x00,0x00,0x00,0xF8,0x00,0x20,0x10,0x08,0x04,0x00,0x00],#*东",0*/

[0x04,0x04,0x04,0x04,0x04,0x7C,0x04,0x04,0x04,0x04,0x04,0x04,0x1C,0xE4,0x44,0x04,
0x40,0x40,0x40,0x44,0x48,0x50,0x60,0x40,0x40,0x40,0x40,0x42,0x42,0x42,0x3E,0x00],#*北",1/*

[0x01,0x11,0x11,0x11,0x1F,0x21,0x41,0x01,0x01,0xFF,0x01,0x01,0x01,0x01,0x01,0x01,
0x00,0x00,0x00,0x00,0xF8,0x00,0x00,0x00,0x00,0xFE,0x00,0x00,0x00,0x00,0x00,0x00],#*牛",2/*

[0x04,0x04,0xFF,0x04,0x00,0x08,0x08,0x04,0x04,0x02,0x01,0x02,0x04,0x08,0x30,0xC0,
0x40,0x40,0xFE,0x40,0x20,0x20,0x20,0x40,0x40,0x80,0x00,0x80,0x40,0x20,0x18,0x06]#*艾",3/*
]

绘制文字接口如下：

def putChinese(x,y,color):
       for i in range(3,-1,-1):#4个字符，每个字符内有32个8位二进制数，前16个是左半边的显示，后16个是右半边的显示
         font=Chinese[i]#选择中文字符
         for j in range(16,32):#每个字符16行,先取右半边数值
               font_dat = font[j]#右半边选择一行
               for j in range(8):#开始显示
                 if(font_dat&0x01<<j):
                       disp.putpixel(x,y,color)
                 y=y+1#像素右移
               x=x+1  #像素行数下移
               y=y-8#像素右移8格，复位
         #右半边显示完毕，开始显示左半边
         x=x-16#返回第一行
         y=y+8#右侧第一个像素
         for j in range(16):#每个字符16行,取左半边
               font_dat = font[j]#左半边选择一行
               for j in range(8):#开始显示
                 if(font_dat&0x01<<j):
                       disp.putpixel(x,y,color)
                 y=y+1#像素右移
               x=x+1  #像素行数下移
               y=y-8#像素右移8格，复位
         #前一个显示完毕，开始显示后一个，y加8，x为同一行
         y=y+8
         x=x-16

调用代码如下：

disp.clr(disp.WHITE)
putChinese(50,50,Chinese,disp.BLACK)

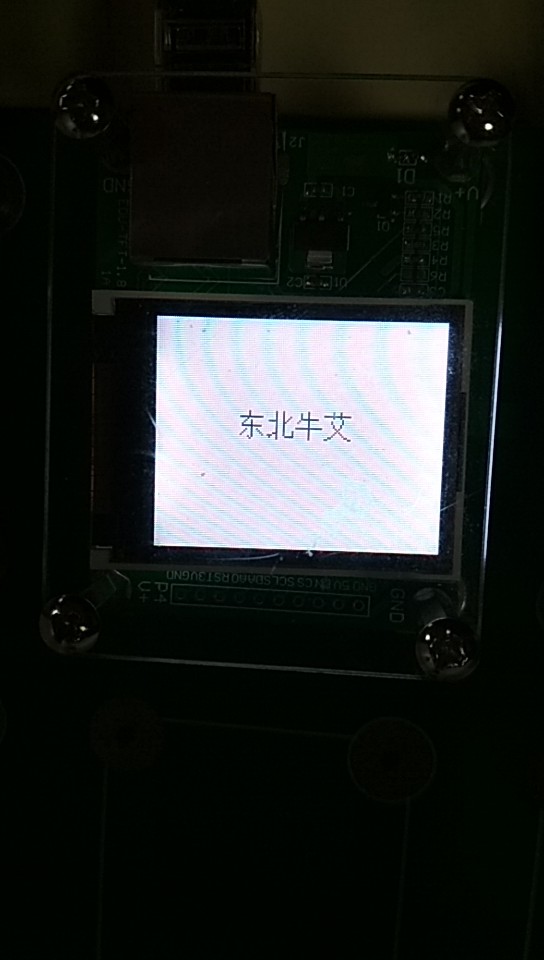

1.15.4. 实验现象

加载程序，显示汉字。

../_images/Chinese_result.jpg
