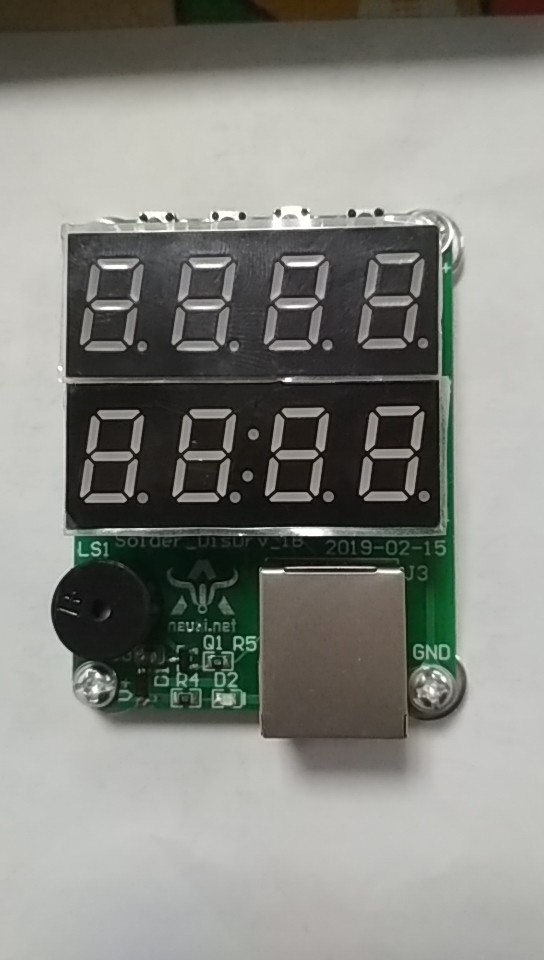

1.12. 电子表及音乐闹钟¶
1.12.2. 编程学习¶
打开main.py文件开始编写代码:
导入库文件:
from pyb import Pin,Timer from struct import pack
之后设定音乐部分有关内容
L1=262 # c L2=294 # d L3=330 # e L4=349 # f L5=392 # g L6=440 # a1 L7=494 # b1 # 定义中音音名 M1=523 # c1 M2=587 # d1 M3=659 # e1 M4=698 # f1 M5=784 # g1 M6=880 # a2 M7=988 # b2 # 定义高音音名 H1=1047 # c2 H2=1175 # d2 H3=1319 # e2 H4=1397 # f2 H5=1568 # g2 H6=1760 # a3 H7=1976 # b3 # 定义时值单位，决定演奏速度（数值单位：ms） T=3600 MyScore = [[L3, T/4], [L5, T/8+T/16], [L6, T/16], [M1, T/8+T/16], [M2, T/16], [L6, T/16], [M1, T/16],[L5, T/8], [M5, T/8+T/16], [H1, T/16],[M6, T/16], [M5, T/16], [M3, T/16], [M5, T/16], [M2, T/2], [ 1, 1] ]
编写SPI及AIP1638数码管驱动
class USR_SPI: def __init__(self,scl,sda): self.scl = scl self.sda = sda def write_data(self,buf): for data in buf: print(data) pyb.delay(1) for i in range (8): #send data self.scl(0) if data & (0x01): self.sda(1) else: self.sda(0) self.scl(1) data = data >> 1 class AIP1638: def __init__(self, spi, cs): self.spi = spi self.cs = cs def _data(self, data): self.cs(0) pyb.delay(1) self.spi.write_data(data) pyb.delay(1) self.cs(1) def disp_on(self): self._data(b"\x8d") def disp_off(self): self._data(b"\x80")
将时间转化为可以写入寄存器的形式
Number=[#0 [1,1,1,1, 1 , 1 , 0 ,0 ], #1 [ 0 , 1 , 1 , 0 , 0 , 0 , 0 , 0 ], #2 [ 01 , 01 , 00 , 01 , 01 , 00 , 01 , 00 ], #3 [ 01 , 01 , 01 , 01 , 00 , 00 , 01 , 00 ], #4 [ 00 , 01 , 01 , 00 , 00 , 01 , 01 , 00 ], #5 [ 01 , 00 , 01 , 01 , 00 , 01 , 01 , 00 ], #6 [ 01 , 00 , 01 , 01 , 01 , 01 , 01 , 00 ], #7 [ 01 , 01 , 01 , 00 , 00 , 00 , 00 , 00 ], #8 [ 01 , 01 , 01 , 01 , 01 , 01 , 01 , 00 ], #9 [ 01 , 01 , 01 , 01 , 00 , 01 , 01 , 00 ] ] result=[0,0,0,0,0,0,0,0] def show(h,m,s):#将时间转化为可以写入寄存器的形式 global Number,result result=[0,0,0,0,0,0,0,0] time=Number #初始化时分秒的各位与十位 time_hH=[[0 for col in range(8)] for row in range(10)]#小时的十位 time_hL=[[0 for col in range(8)] for row in range(10)]#小时的个位 time_mH=[[0 for col in range(8)] for row in range(10)]#分钟的十位 time_mL=[[0 for col in range(8)] for row in range(10)]#分钟的个位 time_sH=[[0 for col in range(8)] for row in range(10)]#秒钟的十位 time_sL=[[0 for col in range(8)] for row in range(10)]#秒钟的个位 #转换为String类型 h_s=str(h) m_s=str(m) s_s=str(s) #输出log，用于测试（已注释掉） #print(len(h_s)) #print(8-len(h_s)) #print(int((h_s)[0])) for i in range(8): if len(h_s)>1:#小时数是两位 time_hH[int((h_s)[0])][i]=time[int((h_s)[0])][i] << (6)#小时的十位应显示在上一行的第三个位置，数据需要左移6位 time_hL[int((h_s)[1])][i]=time[int((h_s)[1])][i] << (7)#小时的个位应显示在上一行的第四个位置，数据需要左移7位 #赋值给result变量 result[i]=result[i]+time_hH[int((h_s)[0])][i] result[i]=result[i]+time_hL[int((h_s)[1])][i] else :#小时数是一位，处理方式和上面差不多 time_hL[int((h_s)[0])][i]=time[int((h_s)[0])][i] << (7) result[i]=result[i]+time_hL[int((h_s)[0])][i] if len(m_s)>1:#分钟数是两位 time_mH[int((m_s)[0])][i]=time[int((m_s)[0])][i] << 0#分钟的十位显示在第二行的第一个位置，数据不需左移 time_mL[int((m_s)[1])][i]=time[int((m_s)[1])][i] << 1#分钟的个位显示在第二行的第二个位置，数据需要左移1位 #赋值给result变量 result[i]=result[i]+time_mH[int((m_s)[0])][i] result[i]=result[i]+time_mL[int((m_s)[1])][i] else :#分钟数是一位，处理方式和上面差不多 time_mL[int((m_s)[0])][i]=time[int((m_s)[0])][i]<<1 result[i]=result[i]+time_mL[int((m_s)[0])][i] if len(s_s)>1:#秒钟数是两位 time_sH[int((s_s)[0])][i]=time[int((s_s)[0])][i]<<(2)#秒钟的十位显示在第二行的第三个位置，数据需要左移2位 time_sL[int((s_s)[1])][i]=time[int((s_s)[1])][i]<<(3)#秒钟的个位显示在第二行的第四个位置，数据需要左移3位 #赋值给result变量 result[i]=result[i]+time_sH[int((s_s)[0])][i] result[i]=result[i]+time_sL[int((s_s)[1])][i] else:#秒钟数是一位，处理方式和上面差不多 time_sL[int((s_s)[0])][i]=time[int((s_s)[0])][i]<<(3) result[i]=result[i]+time_sL[int((s_s)[0])][i] #输出log，用于测试 for i in range(8): print(bin(result[i])) 调用驱动，设定定时为5秒，到时间后播放音乐 :: spi = USR_SPI(scl=Pin('X1',Pin.OUT_PP), sda=Pin('X3',Pin.OUT_PP)) display = AIP1638(spi,cs=Pin('X2',Pin.OUT_PP)) #设定开始的时间 rtc = pyb.RTC() rtc.datetime((2014, 5, 1, 4, 13, 15, 21, 0)) #检查是否设定成功 print(rtc.datetime()) a=rtc.datetime() #获取最开始的时间 clk_hours=a[4] clk_minutes=a[5] clk_seconds=a[6] #设定闹钟，单位：秒 clk=5 i=0 while True: #每次开始循环都需要获取当前时间 a=rtc.datetime() hours=a[4] minutes=a[5] seconds=a[6] print(hours,minutes,seconds) show(hours,minutes,seconds) #开始向寄存器中写入数据 display.disp_on() display._data(b"\x40")#设为开始输入数据 s=(b"\xC0") for i in range(8):#把result内的数据写入s内，s为需要写入的数据 s+=pack('<H', result[i]) print(s) display._data(s) display.disp_on()#数据写入完毕 #计算是否到设定的时间 temp=(hours-clk_hours)*3600+(minutes-clk_minutes)*60+(seconds-clk_seconds)*1 if temp==clk:#闹钟开始 #设定引脚以及定时器 x1 = Pin('X4',Pin.OUT_PP) tm3=Timer(2, freq=MyScore[i][0]) led3=tm3.channel(4, Timer.PWM, pin=x1,pulse_width_percent=50) for i in range(16): #读取时间，用于更新显示 b=rtc.datetime() b_hours=b[4] b_minutes=b[5] b_seconds=b[6] print(b_hours,b_minutes,b_seconds) #改变频率用以播放音乐 tm3.freq(MyScore[i][0]) show(b_hours,b_minutes,b_seconds)#时间转化为result #写入寄存器 display.disp_on() display._data(b"\x40")#设为开始输入数据 clock_s=(b"\xC0") for i in range(8): clock_s+=pack('<H', result[i]) display._data(clock_s) display.disp_on() pyb.delay(int(MyScore[i][1])) pyb.delay(1000)#延时一秒钟
