1.5. dht11温湿度传感器

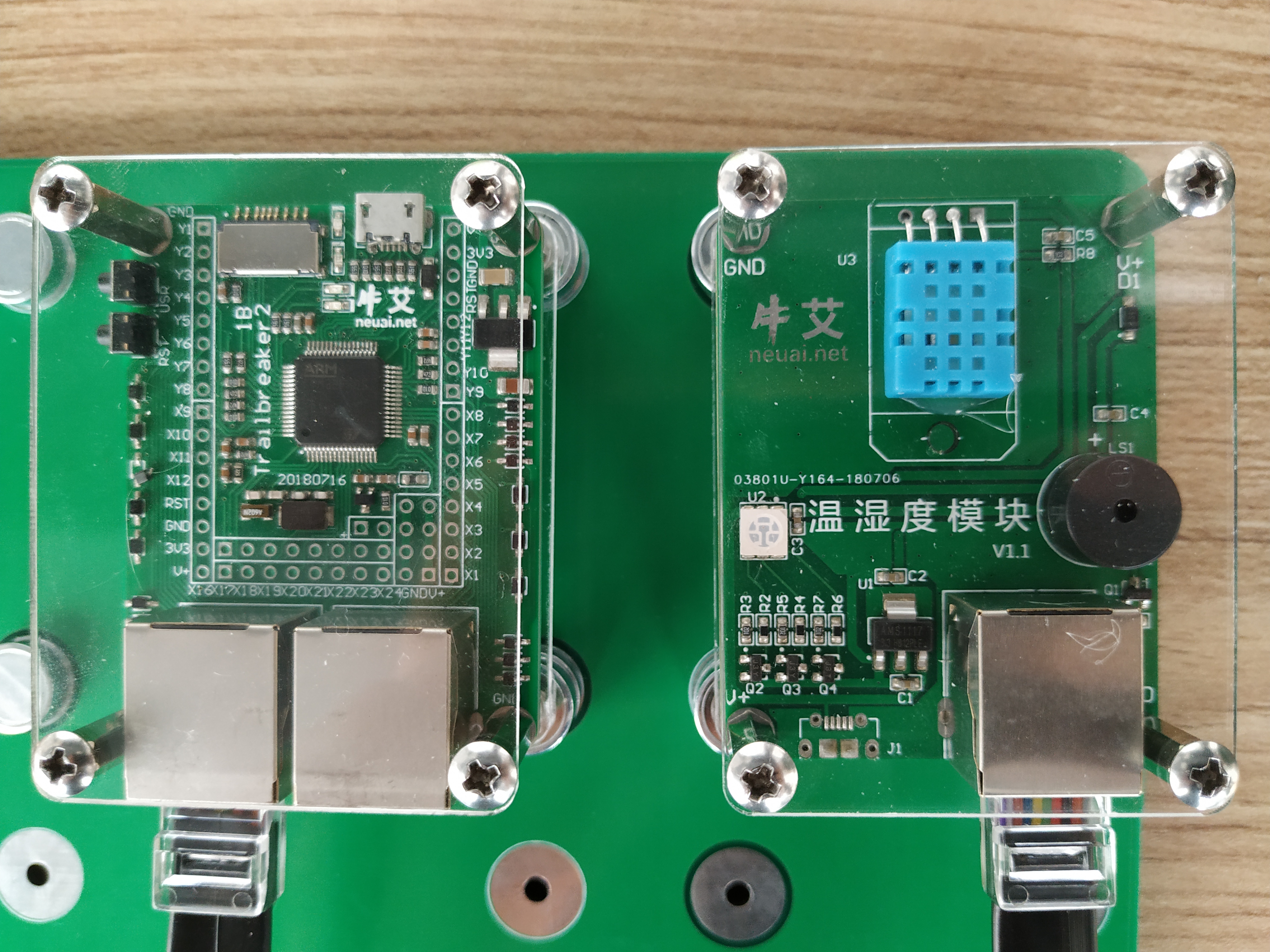

1.5.1. 模块介绍

DHT11是一款有已校准数字信号输出的温湿度传感器。其精度湿度+-5%RH，温度+-2℃，量程湿度20-90%RH，温度0~50℃。下面详细讲解使用pyboard读取dht11温湿度传感器信息的过程。

1.5.2. 编程学习

读取dht11温湿度传感器信息，并在屏幕上显示变化，代码如下：

# 在main.py中编写函数读取温湿度数值
# 引入库函数：
import pyb
from pyb import UART
from pyb import Pin
import time
import lcd_show
import font
from lcd_show import *
from font import *
import utime
from random import randint
import framebuf
usrspi = USR_SPI(scl=Pin('X6',Pin.OUT_PP), sda=Pin('X7', Pin.OUT),dc=Pin('X8', Pin.OUT))
disp = DISPLAY(usrspi,cs=Pin('X5', Pin.OUT),res=Pin('X4', Pin.OUT),led_en=Pin('X3', Pin.OUT))
x1=40
y=0
x2=80
disp.clr(disp.WHITE)#清屏（白色）
class DHT11:#定义DHT11类
        def __init__(self,pin_):#初始化
                #self.data=[]
                self.PinName=pin_
                time.sleep(1)
                self.N1 = Pin(pin_, Pin.OUT_PP)
                #start work
                #N2.low()
                pyb.delay(10)
        def read_temps(self):#读取温度
                data=[]
                j=0
                N1 = Pin(self.PinName, Pin.OUT_PP)#设置输出模式
                #N1=self.N1
                N1.low()#拉低引脚
                time.sleep_ms(20)#保持20ms(最少18ms）
                N1.high()#拉高引脚
                time.sleep_us(30)#保持30us(20~40us）
                #wait to response
                N1 = Pin(self.PinName,Pin.IN)#设置输入模式
                while N1.value()==1:#等待温度传感器响应
                        #print('1')
                        continue
                while N1.value()==0:
                        #print('2')
                        continue
                while N1.value()==1:
                        #print('3')
                        continue
                #get data
                while j<40:#通过引脚接收数据
                        k=0
                        while N1.value()==0:
                                continue
                        while N1.value()==1:
                                #print(k)
                                k+=1
                                if k>100:break
                        if k<3:
                                data.append(0)
                        else:
                                data.append(1)
                        j=j+1
                print('Sensor is working')
                #print(k)
                j=0
                #get temperature
                #利用接收的电平信号算出温湿度数值
                humidity_bit=data[0:7]#0-7位湿度信息
                humidity_point_bit=data[8:15]#8-15位湿度小数信息
                temperature_bit=data[16:23]#16-23位温度信息
                temperature_point_bit=data[24:31]#24-31位温度小数信息
                check_bit=data[32:39]#32-39位校验信息
                humidity=0
                humidity_point=0
                temperature=0
                temperature_point=0
                check=0
                for i in range(7):#计算温湿度
                        humidity+=humidity_bit[i]*2**(7-i)#第0位*2**7+第一位*2**6+···+第七位*2**0
                        humidity_point+=humidity_point_bit[i]*2**(7-i)
                        temperature+=temperature_bit[i]*2**(7-i)
                        temperature_point+=temperature_point_bit[i]*2**(7-i)
                        check+=check_bit[i]*2**(7-i)
                tmp=humidity+humidity_point+temperature+temperature_point
                if check==tmp:#检验正确，输出结果
                        print('temperature is',temperature,'wet is',humidity,'%')
                global x1,y,x2
                disp.putpixel(x1+(temperature-25)*3,y,disp.RED)#红色表示温度
                disp.putpixel(x2+(humidity-15)*3,y,disp.BLUE)#蓝色表示湿度
                y+=1
                else:#检验错误，输出数据结果
                        print('SHUJUCUOWU',humidity,humidity_point,temperature,temperature_point,check)
                return str(temperature)+','+str(humidity)
while 1:
        S=DHT11('Y4')#将Y4引脚传入DHT11类循环测量温湿度数值
        A=S.read_temps()
        #print(A)
        pyb.delay(100)

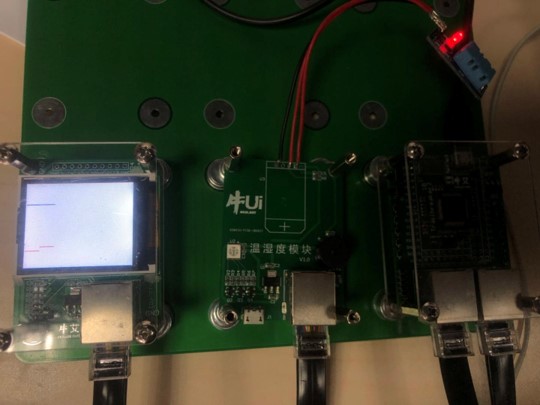

1.5.3. 实验现象

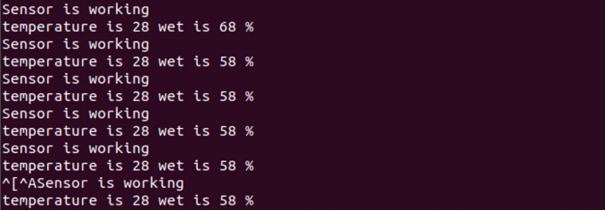

按RST按键重启pyboard，加载程序。打开终端，就可看到读取的温湿度数值
